Die Anlagensysteme für ASA Leim

Das modernste und papierschonendste Verfahren ist die synthetische Leimung. Für gewöhnlich werden AKD Leim (Alkylketendimer) oder ASA Leim (Alkenylbernsteinsäureanhydrid) verwendet, um es beschreib- oder mit Druckfarben bedruckbar zu machen. Die Leimung verringert zum einen die innere Oberflächenspannung und zum anderen erhöht sie deutlich die Reißfestigkeit des Papiers.

Unsere ASA Anlagen ermöglichen die Herstellung einer homogenen ASA Emulsion auf Stärke-ASA oder Wasser-Polymer-ASA Basis.

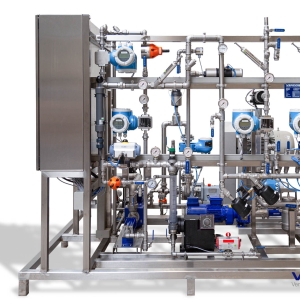

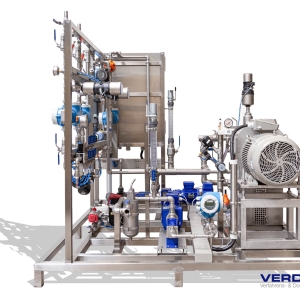

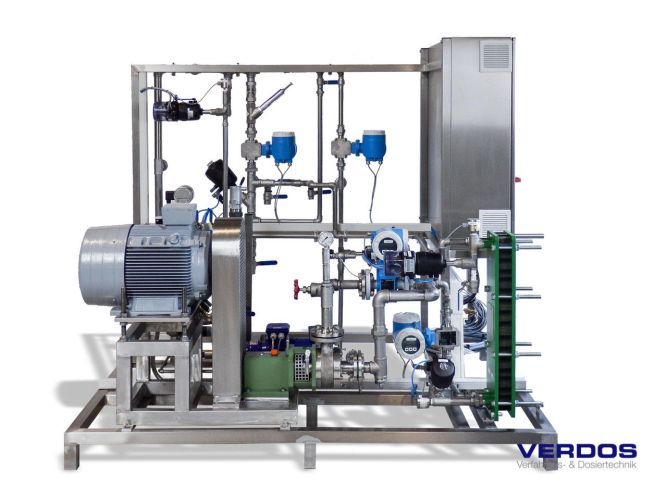

Filsize Feeder FS-15

Der Filsize Feeder FS-15 ist eine vollautomatische Anlage zur Herstellung einer hochwirksamen ASA Emulsion auf Stärke-ASA oder Wasser-Polymer-ASA Basis.
Die Stärkeversorgung wird mittels einer Stärke-Dosieranlage gewährleistet.

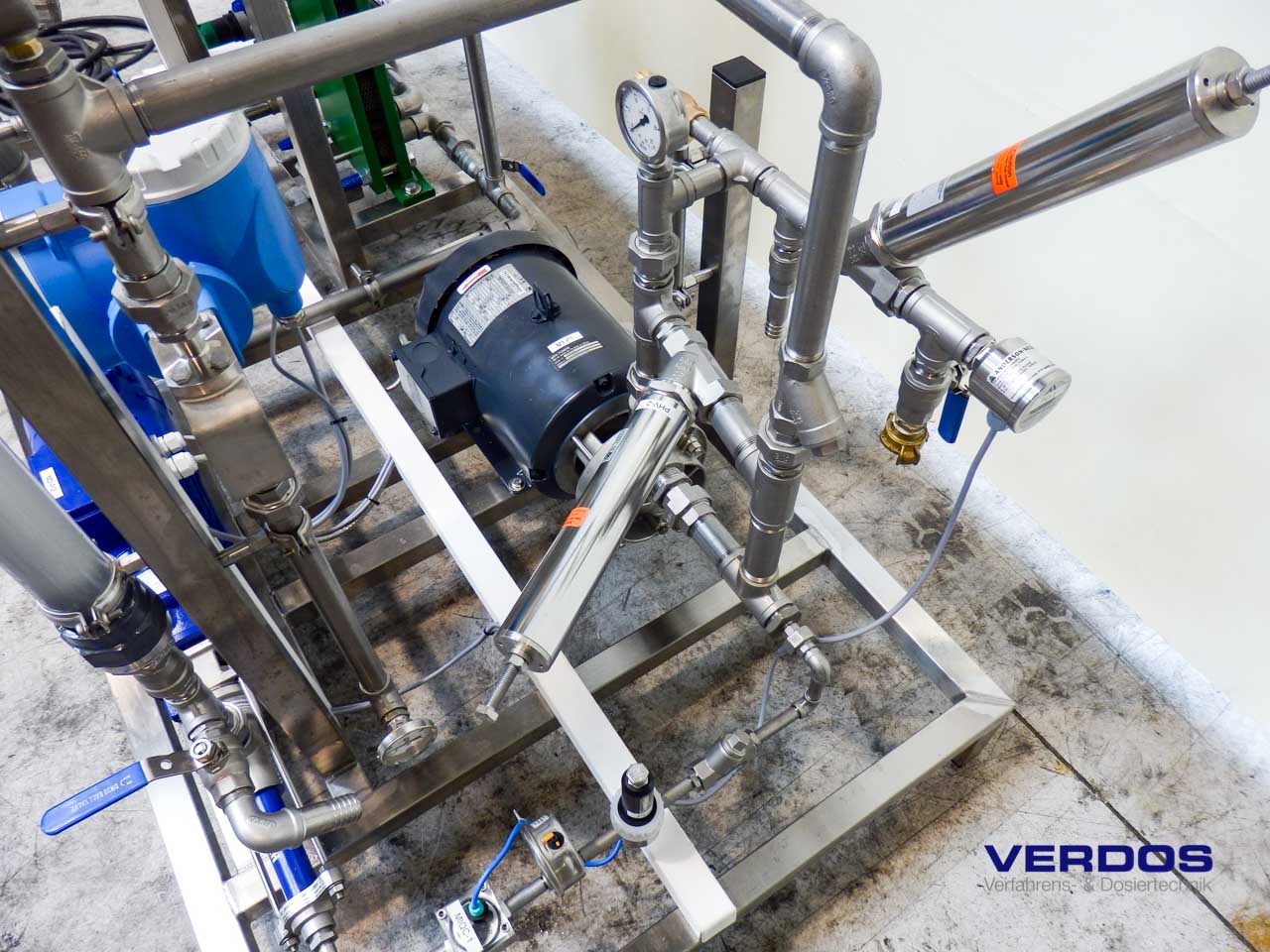

Regelung

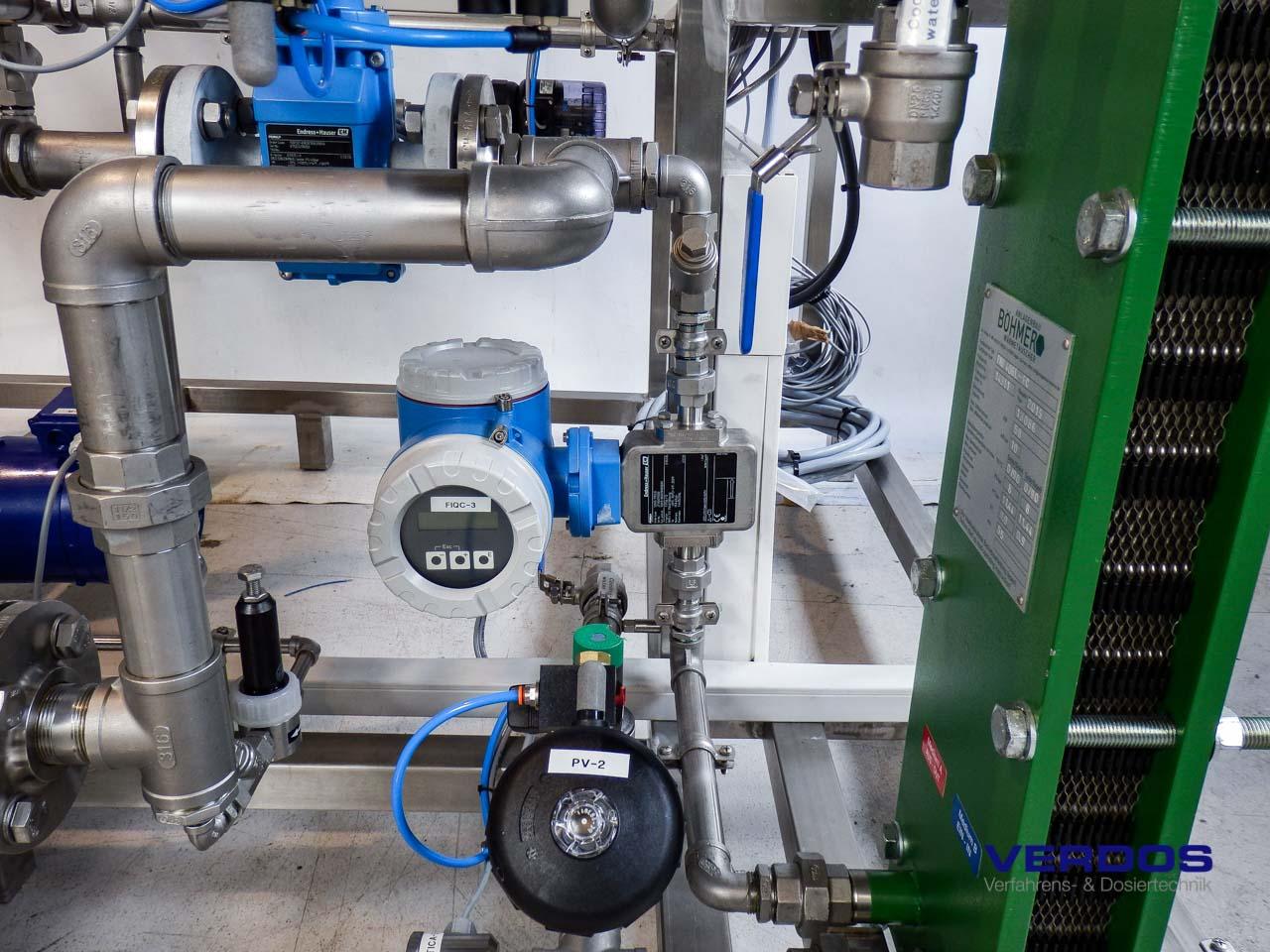

Plattenwärmetauscher

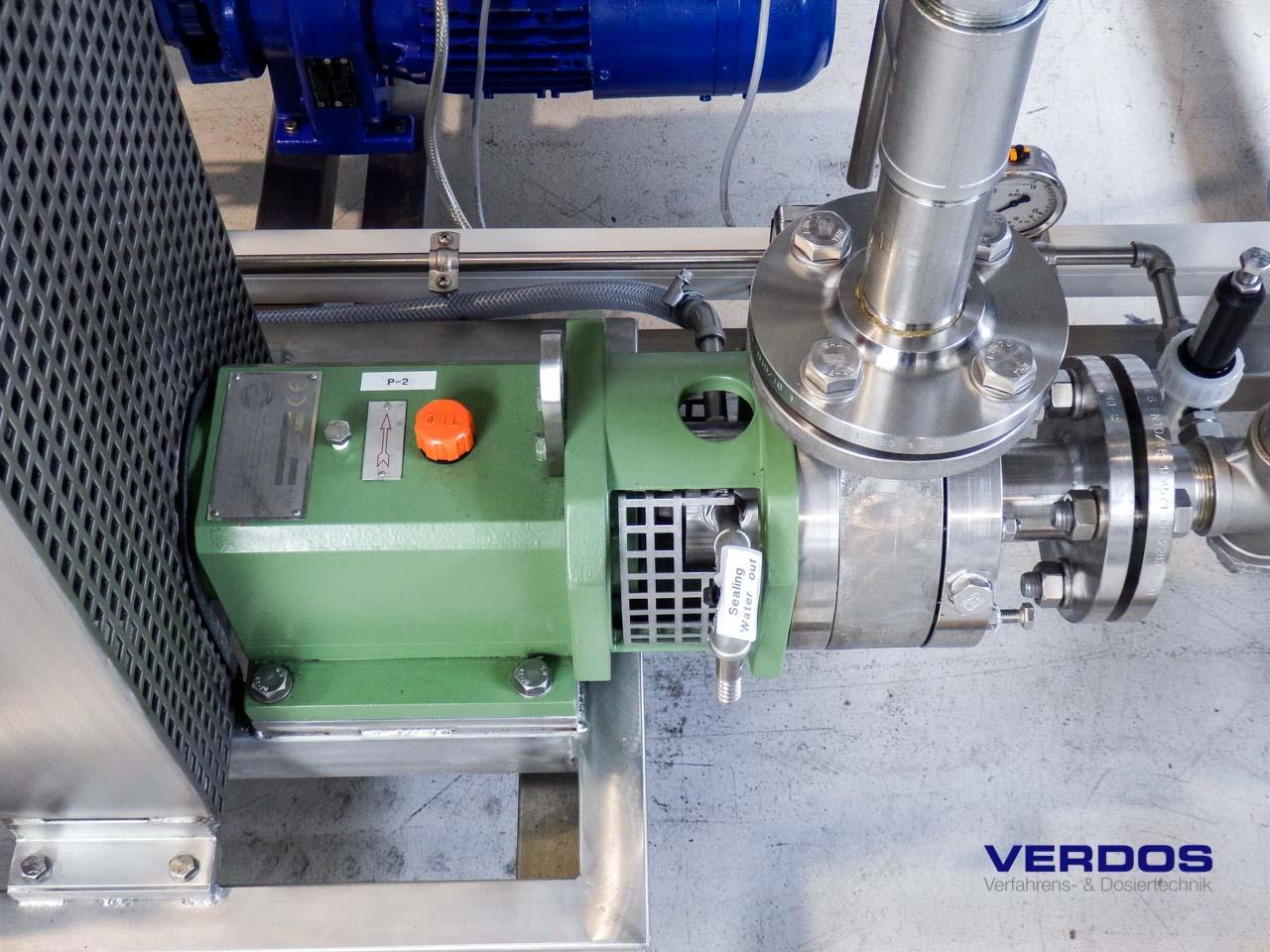

Emulgiermaschine

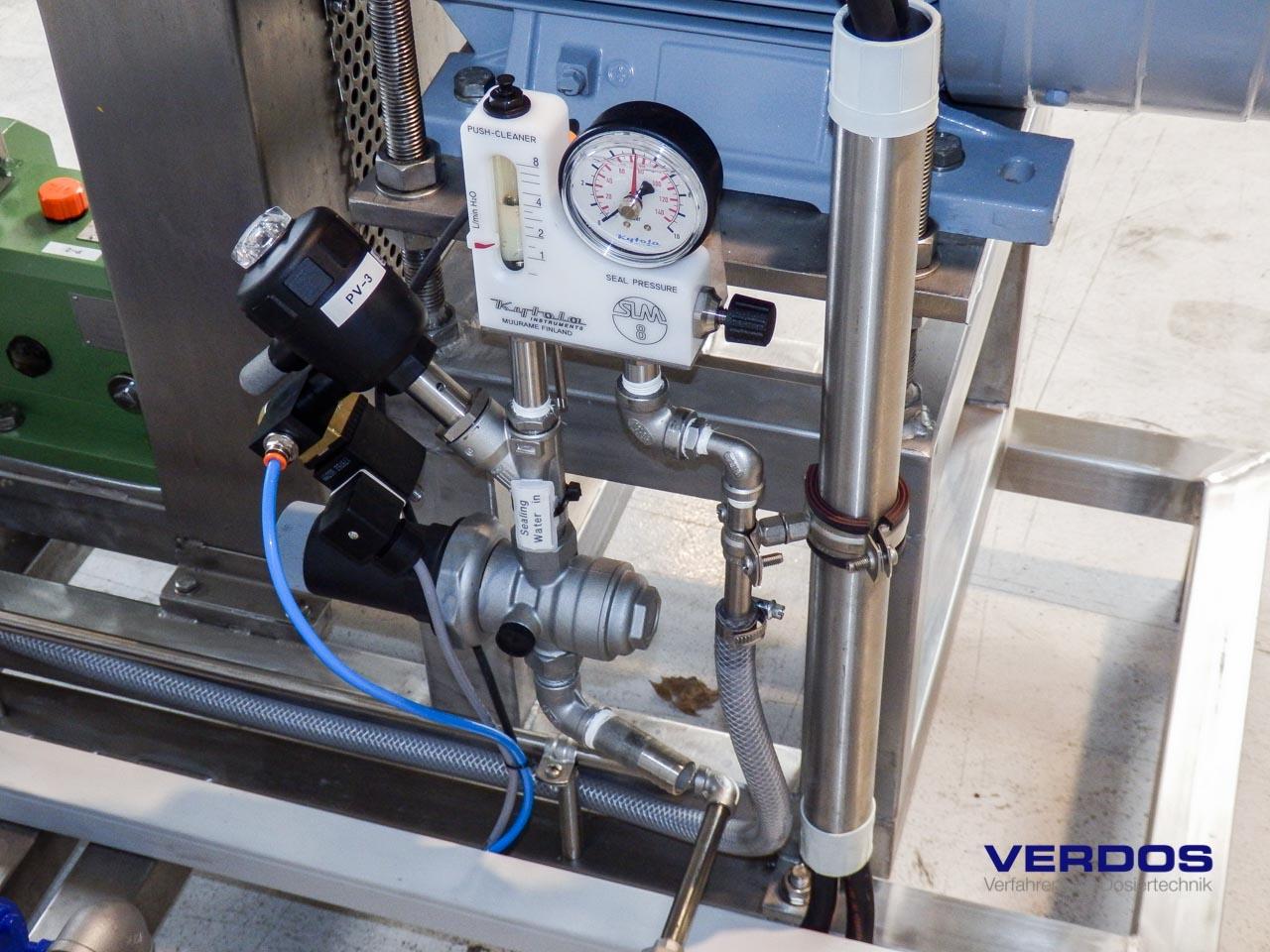

Sperrwasser

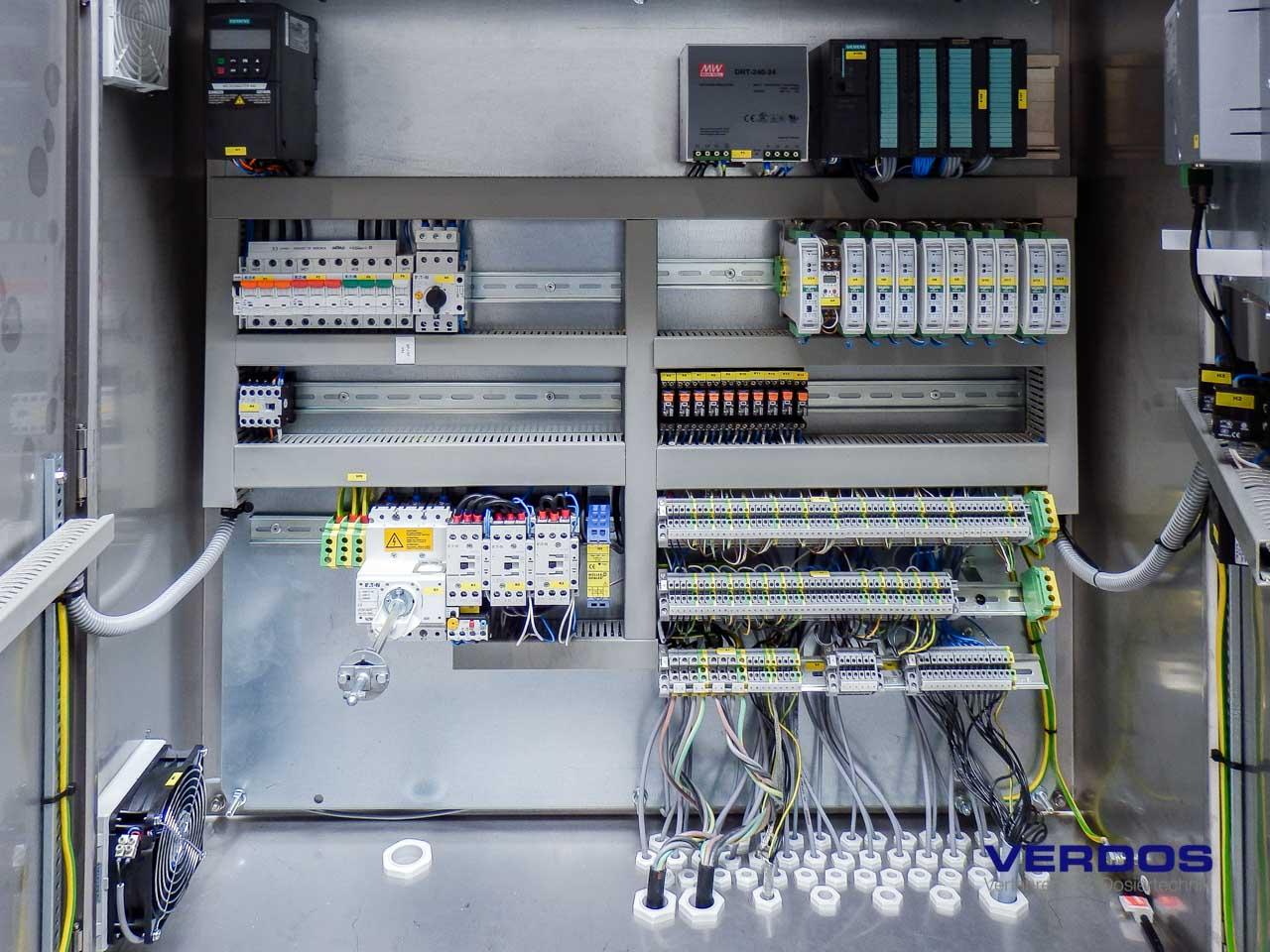

Schaltschrank & Elektronik
mehr...

Mit dieser von Verdos entwickelten Anlage entsteht eine gebrauchsfertige Emulsion, welche online direkt dosiert werden kann.
Mittels Multilayerdosierung können beliebig viele Lagen vollautomatisch mit Emulsion versorgt werden.

Die Steuerung der Anlage erfolgt über eine Siemens Simatic SPS. Über das Touchpanel können alle für den optimalen Betrieb erforderlichen Parameter vorgegeben, sowie alle Prozessdaten beobachtet werden.

Die Durchflüsse aller Medien sind PID gesteuert, so dass der Anwender lediglich die benötigten Mengen über das Touchpanel oder von extern mittels 4-20mA Signal oder Bus vorgibt.

Unsere Filsize Feeder FS-15 als StandarDausführung:
TypFilsize Feeder FS-MC
Gesamtemulsion l/h 50 - 5000
Leistung Emulgiermaschine kW 22
Primärdurchfluss Stärke l/h 50 - 250
Sekundärdurchfluss l/h 0 - 5000
ASA l/h 10 - 100 15 - 200
Polymer l/h 10 - 100 15 - 200
Max. Eingangstemperatur Stärke 85°C
Daten und Fakten:
  • Partikelgröße 0,8 – 1,5 µm
  • Coriolismessung des ASA Leims
  • Integrierter Plattenwärmetauscher zur Kühlung der Primärzulaufmenge
  • Geschlossenes Mischsystem
  • Komplett PID geregelt
    • Primär- und Sekundärstärke
    • ASA
    • Nachverdünnung
    • Temperaturregelung der Primärstärke
  • Kalibrierzylinder mit Heberpumpe
  • Siemens Simatic SPS mit Touchpanel
  • Rahmengestell und Verrohrung aus hochwertigem Edelstahl

Zusatzoptionen:

  • Doppelfiltersysteme mit Differenzdruckmessung
    • Mechanische Filterung der Eingangsstärke
    • Mechanische Filterung der gebrauchsfertigen ASA-Emulsion
  • Stärkedosieranlage zur unabhängigen Stärkeversorgung der ASA Anlage inkl. Durchflussmesser, sowie Wasser- und Laugenspüleinrichtung
  • Automatische Laugen und Wasser Spüleinrichtung
  • Verteiler
    • Beliebige Anzahl an Regelventilen & induktiven Durchflussmessern
    • Vollautomatisch durch PID Steuerung
  • ASA Produktfilter
  • Bus Kommunikation
  • Kleinere Emulgiermaschine mit 5,5 anstatt 22kW
Galerie...
ASA Anlage / ASA Emulsifying Machines
ASA Anlage / ASA Emulsifying Machines
Frontansicht / Front view
Rückansicht / Rear view
Seitenansicht / Side view
Detailansicht 1 / Detail view 1
Detailansicht 2 / Detail view 2
Stärke-Dosieranlage / Starch dosing system
Stärke-Dosieranlage Seitenansicht / Starch dosing system, side view
ASA-Verteiler / ASA manifold

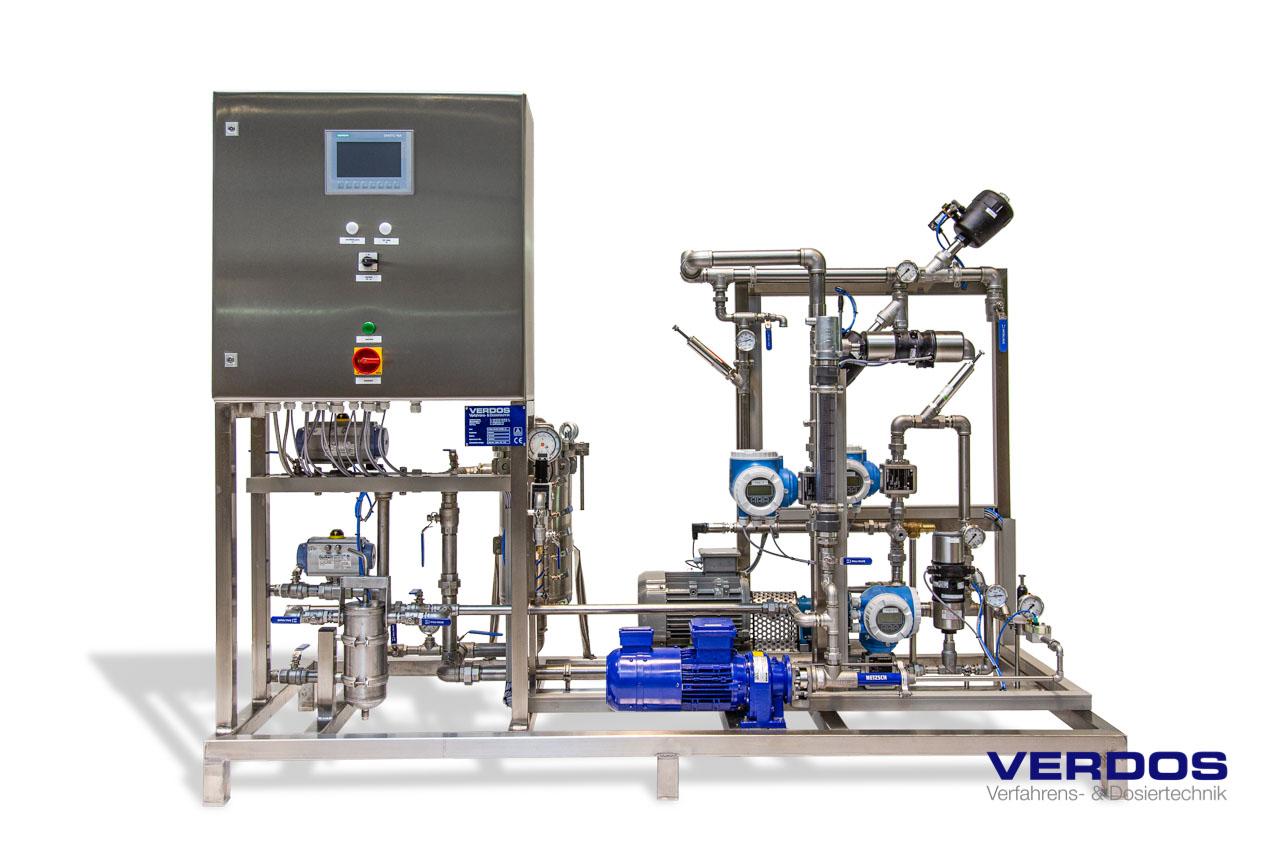

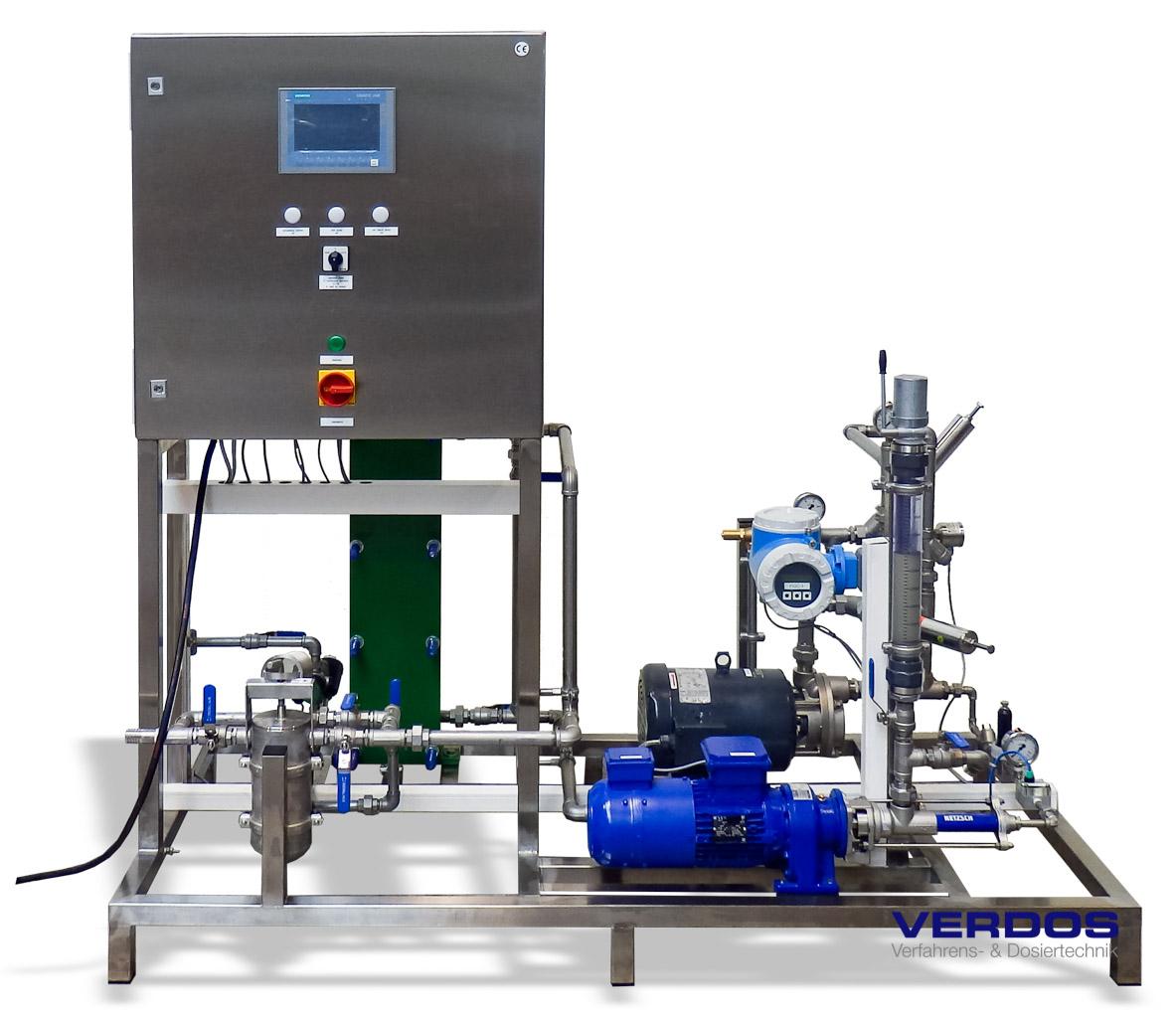

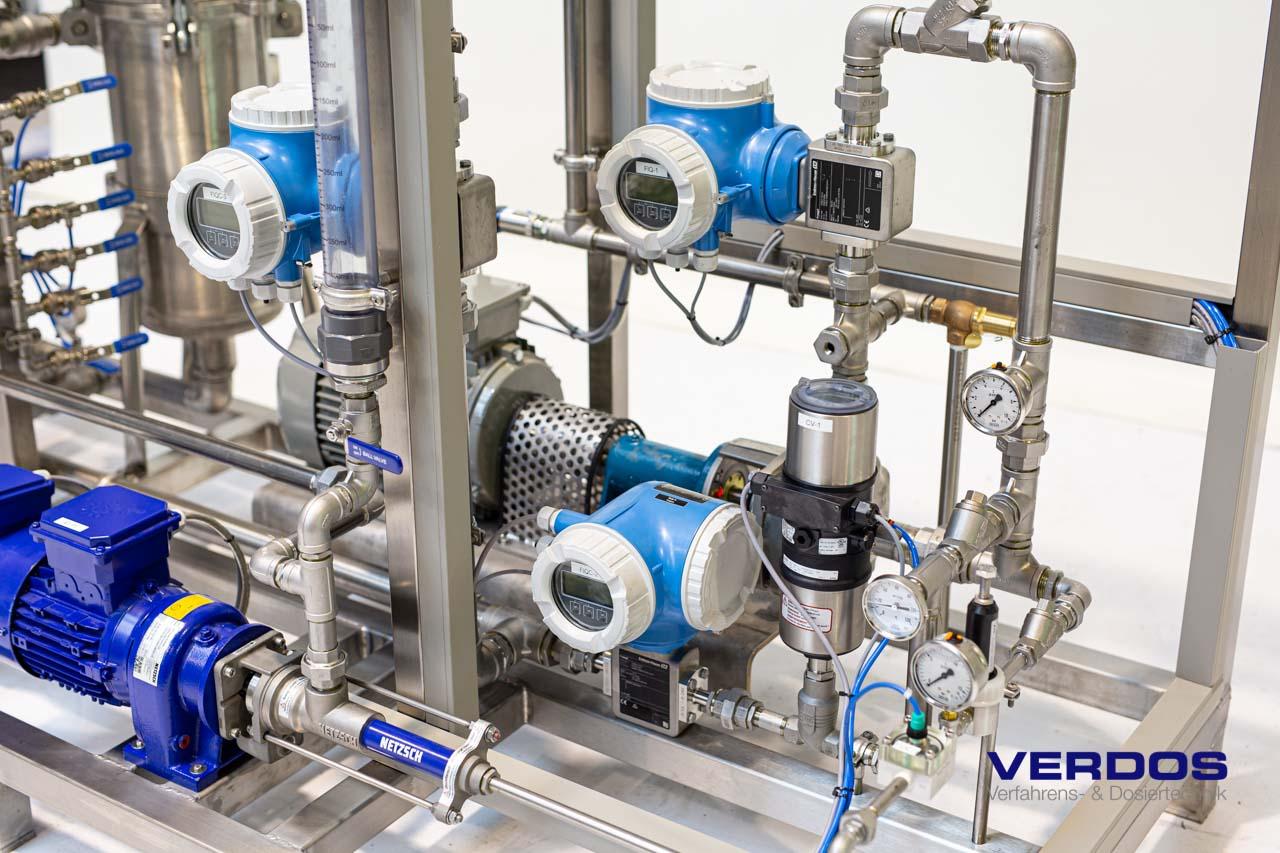

Filsize Feeder FS-MC

Mechanically controlled

Der Filsize Feeder FS-MC ist eine semiautomatische Anlage zur Herstellung einer hochwirksamen ASA Emulsion auf Stärke-ASA oder Wasser-Polymer-ASA Basis.
Und stellt somit eine günstige Alternative zum Filsize Feeder FS-15 dar.

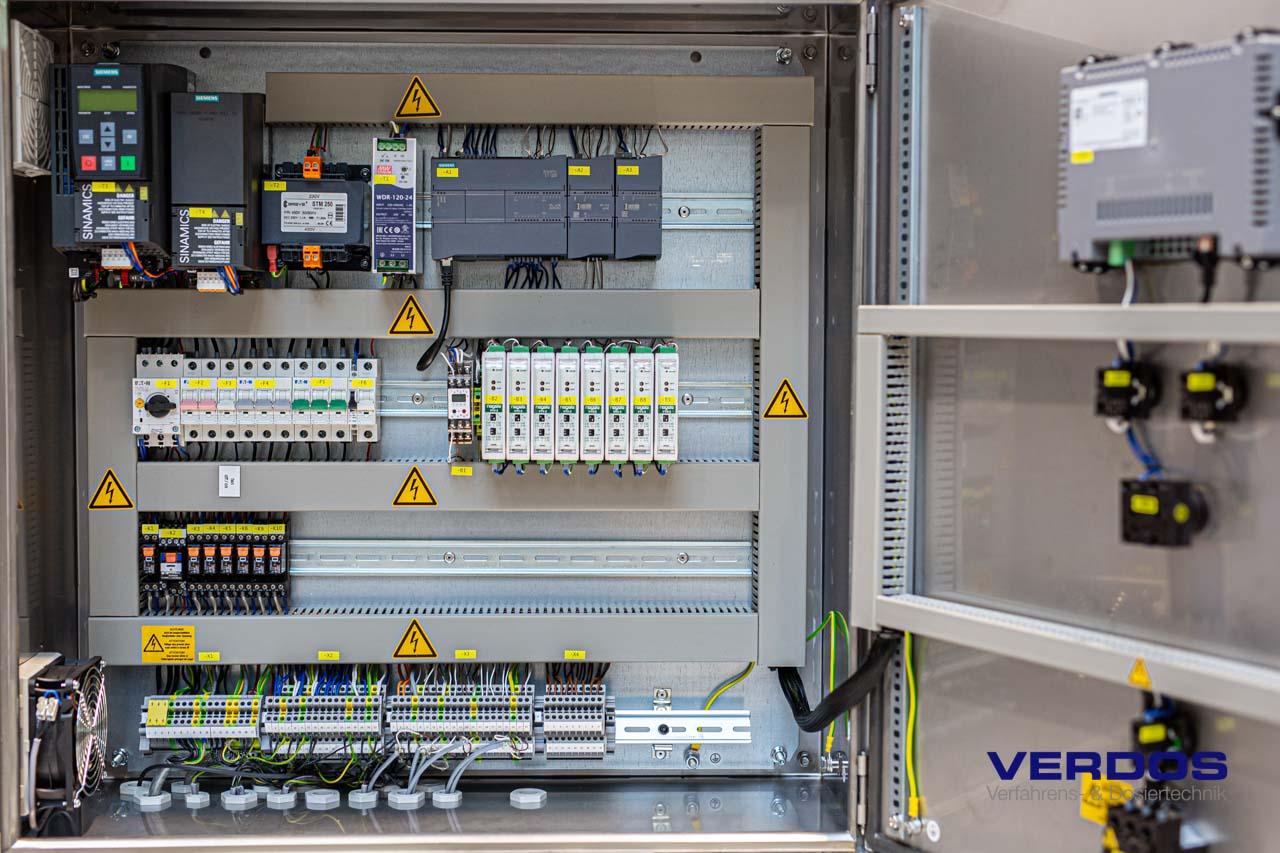

Schaltschrank

Technik

Ovalradzähler

Emulgiermaschine

Touchpanel

Plattenwärmetauscher

Technik

mehr...

Der Filsize FS-MC kommt bei kleineren Anwendungen zum Einsatz.
Die ASA-Durchflussmenge wird mittels frequenzumformergesteuerter Dosierpumpe gewährleistet und mittels Strömungswächter überwacht.
Die Stärkeversorgung wird mittels einer PID geregelten Stärke-Dosieranlage gewährleistet.

Mit dieser von Verdos entwickelten Anlage entsteht eine gebrauchsfertige Emulsion, welche online direkt dosiert werden kann.

Die Steuerung der Anlage erfolgt über eine Siemens Simatic SPS. Über das Touchpanel können alle für den optimalen Betrieb erforderlichen Parameter vorgegeben, sowie alle Prozessdaten beobachtet werden.

Unsere Filsize Feeder FS-MC als Standardausführung:
TypFilsize Feeder FS-MC
Gesamtemulsion l/h 50 - 500
Leistung Emulgiermaschine kW 5,5
Stärke l/h 50 - 500
ASA l/h 6 - 60
Polymer l/h 6 - 60
Max. Eingangstemperatur Stärke 85°C
Daten und Fakten:
  • Integrierter Plattenwärmetauscher zur Kühlung der Stärke
  • Geschlossenes Mischsystem
  • PID geregelter Stärkedurchfluss
  • Kalibrierzylinder mit Heberpumpe
  • Siemens Simatic SPS mit Touchpanel
  • Rahmengestell und Verrohrung aus hochwertigem Edelstahl

Zusatzoptionen:

  • ASA Durchflussmessung, mittels Coriolis- oder Zahnradzähler
  • Doppelfiltersysteme mit Differenzdruckmessung
    • Mechanische Filterung der Eingangsstärke
    • Mechanische Filterung der gebrauchsfertigen ASA-Emulsion
  • Stärkedosieranlage zur unabhängigen Stärkeversorgung der ASA Anlage
  • Wasser- und Laugenspüleinrichtung
  • ASA Produktfilter
  • Bus Kommunikation
Galerie...

ASA Anlage mit 3-fach-Verteiler / ASA system with 3-way distributor
ASA Anlage mit 3-fach-Verteiler / ASA system with 3-way distributor
ASA Anlage mit 3-fach-Verteiler / ASA system with 3-way distributor
